基于PHOTOMOD土方量計算方案
PHOTOMOD中國
景遙(上海)信息技術有限公司

作者:石文海


       概述:本文提供的土方量計算方案是基于PHOTOMOD中自帶的土方量計算方法進行的土方量計算;通過PHOTOMOD對土方量計算區域的航攝影像進行空三加密出高精度成果,基于空三成果提取點云數據,利用點云數據構DEM,從而利用DEM通過PHOTOMOD自帶的計算土方量工具計算出需要區域的土方量(DEM/DTM法)。

       實例
一、PHOTOMOD空三加密出高精度數據

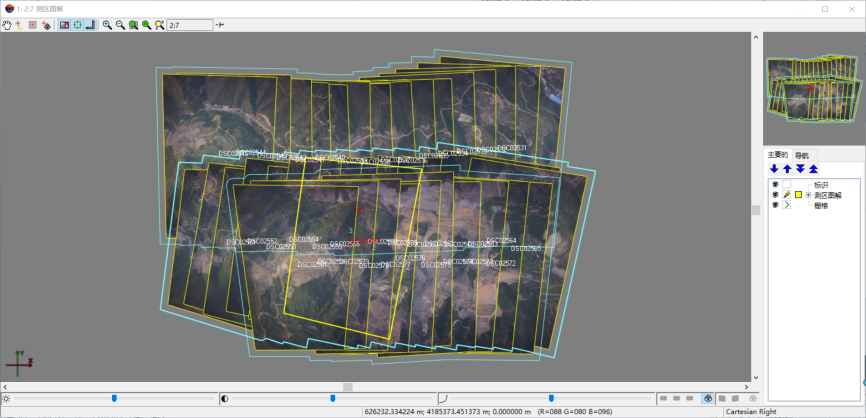

       測區概況

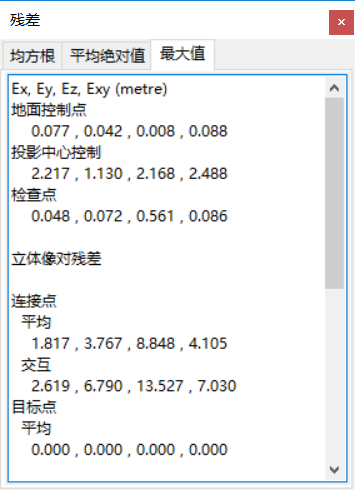

       空三加密并平差后,控制點和檢查點精度達到要求,保存平差結果。



二、生成DEM
       ①計算點云

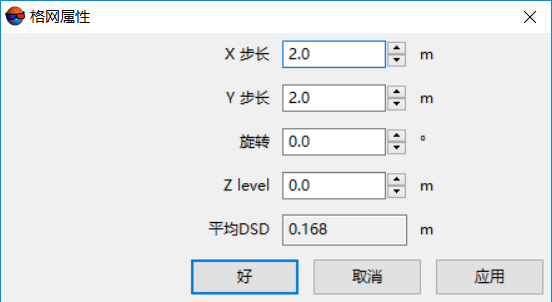

       在PHOTOMOD里,菜單“地形”—“點”—“自動計算點”,點云的提取的格網步長(距離),可根據測區具體情況設置。平坦區域5m—10m;地形起伏大的區域1m—3m,或者更小,但要注意不能小于地面分辨率就行。

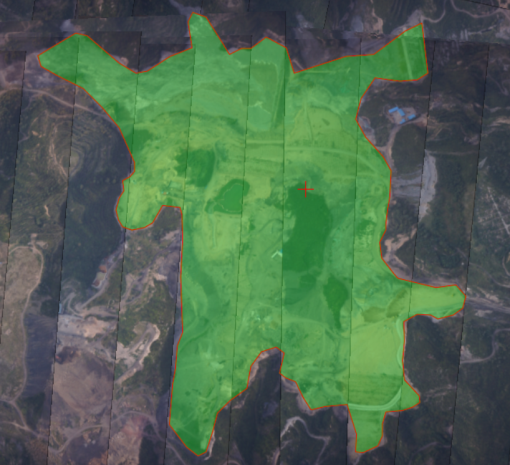

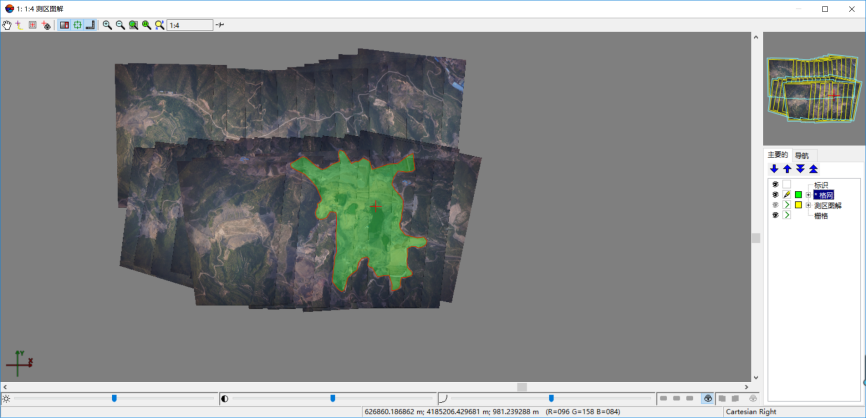

       選取格網區域(即土方量計算區域)

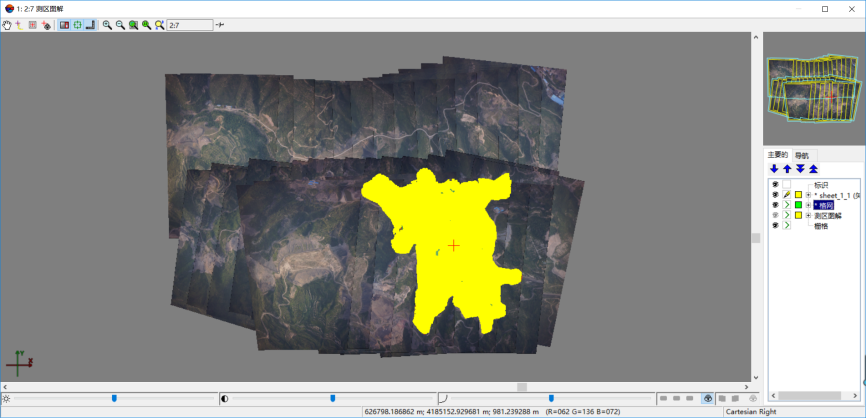

       提取點云結果




       ②由點云構TIN

       ③由TIN生成DEM

三、由DEM計算土方量

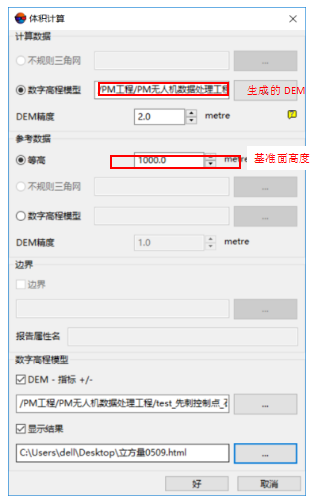

       在“地形”—“數據高程模型”—“計算立方量”,彈出“體積計算窗口”

       土方量計算結果



       路堤體積:高于1000米高程的土方量;挖方:低于1000米高程的土方量;體積變化絕對值:=路堤體積+挖方;目標區域:測區總面積。

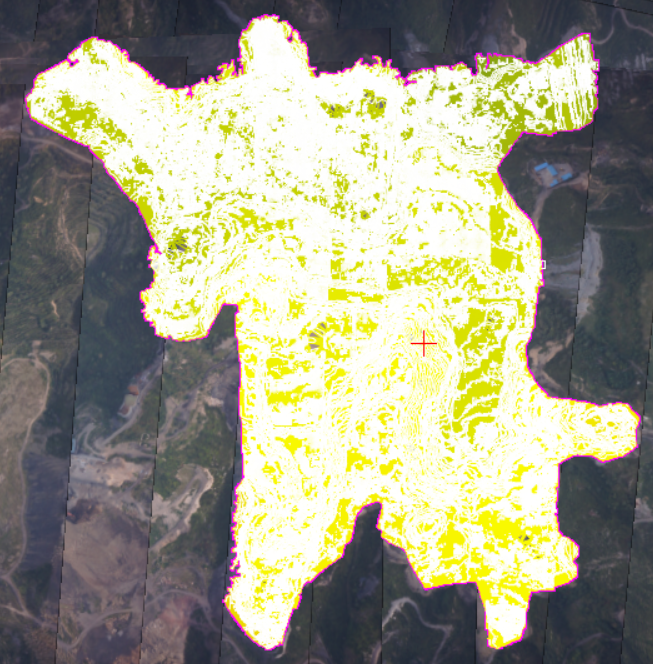

       下圖是計算立方量后的效果圖,分成3層:暗水色為低于1000米區域,黃色為1000米區域,紅色為高于1000米區域。
